Cinderella asentaminen on yksinkertaista. Kun asennus tehdään oikein, saat luotettavan ja tehokkaan käymäläratkaisun, josta voit nauttia monta vuotta.
Optimaalisen suorituskyvyn varmistamiseksi ja takuun säilyttämiseksi noudata aina tuotteen käyttöohjeessa esitettyjä ohjeita.
Ennen kuin aloitat

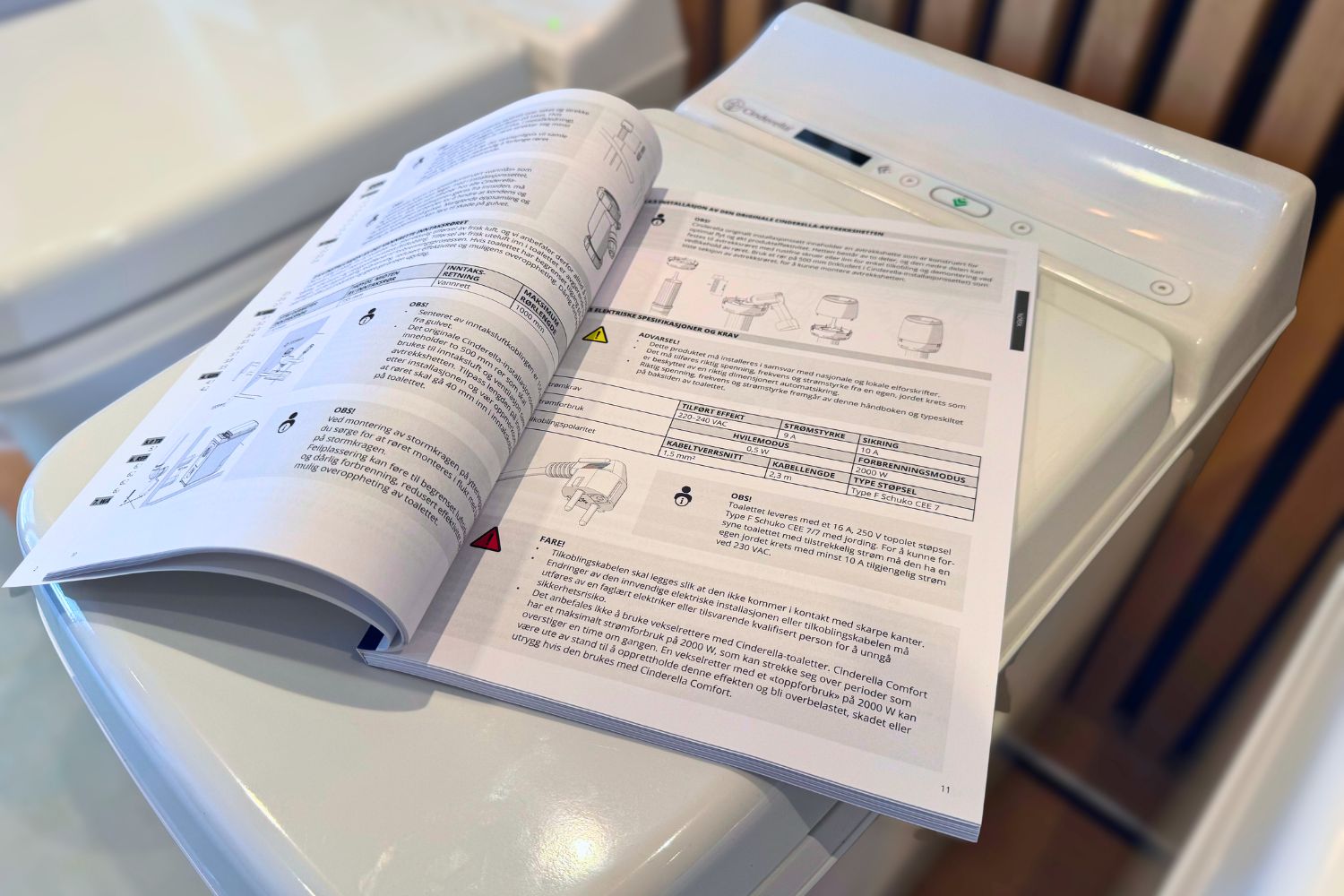

Tutustu huolellisesti tuotteen käyttöohjeeseen ennen asennuksen aloittamista. Tarkista, että sinulla on kaikki tarvittavat osat ja työkalut. Jos jokin on epäselvää, ota yhteyttä jälleenmyyjään tai ota suoraan yhteyttä meihin - katso Yhteystiedot-sivu.
Mitä tarvitset täydelliseen asennukseen
Oikea asennus edellyttää seuraavia osia:
- Cinderella polttokäymälä
- Mallikohtainen asennussarja, joka toimitetaan kahdessa laatikossa:
Laatikko 1 sisältää:
- Savukaasujen liitäntäkorkki
- 90° mutka
- Seinäkiinnikkeet
- Malliin mukautetut komponentit
Laatikko 2 sisältää:
- Kuusi UV-stabiloitua tuuletusputkea pistorasialla (1000 mm / 39,37 tuumaa).
Alkuperäisen Cinderella käyttäminen varmistaa asianmukaisen toiminnan ja helpottaa asennusta.
Yllä olevassa esimerkissä Cinderella Comfort ja Cinderella Comfort alkuperäisen asennuspaketin sisältö on valmis.
Vaiheittainen asennusopas
1. Valitse oikea sijainti
Cinderella ovat IP34-luokiteltuja ja hyväksyttyjä märkätiloihin. Ne toimivat myös lämmittämättömissä tiloissa, joten ne sopivat erinomaisesti mökkeihin, pikkukoteihin, puutarhamökkeihin ja vastaaviin rakennuksiin.
- Käymälää ei tarvitse kiinnittää lattiaan - sen irrottaminen helpottaa huoltoa.
- Asenna tasaiselle, kovalle alustalle (esim. laatta, betoni, puu). Vältä mattoja.
- Lämmitetyt lattiat ovat hyviä.
2. Varmista oikea raitisilman saanti
Cinderella Comfort ja Premium käytetään omaa ilmanottoputkea, joka liitetään suoraan polttokäymälään.
Cinderella Classic ja Freedom :
- Käytä mukana toimitettua Cinderella tuuletusaukkoa optimaalisen ilmavirran aikaansaamiseksi.
- Vaihtoehtoisten ilmanottoaukkojen on oltava kooltaan vähintään 145 x 145 mm (5,7 x 5,7 tuumaa) tai Ø 160 mm (6,3 tuumaa).
- Vältä hyttysverkkoja, sillä ne vähentävät ilmavirtaa.
- Asenna ilmanottoaukko lähelle wc:tä vedon minimoimiseksi.
3. Asenna poistoilman tuuletusaukon ja savukaasun liitäntäkorkki.
Voit asentaa tuuletusjärjestelmän kahdella tavalla:
- Sisäasennus: Ilmanvaihto kulkee pystysuoraan rakennuksen sisällä ja poistuu katon kautta.
- Ulkoasennus: Ilmanvaihto kulkee vaakasuoraan ulkoseinän läpi ja sitten pystysuoraan kattolinjan ohi.
Asennusvihjeitä:
- Putken on kuljettava pystysuoraan 90°:n mutkasta ja jatkuttava suoraan ylöspäin.
- Tarvittaessa sallitaan kaksi 45°:n mutkaa (enintään 1 metrin / 39 tuuman välein).
- 45° mutkat myydään erikseen.
- Freedom (kaasumalli): Vain suoraan ylöspäin - ylimääräiset mutkat eivät ole sallittuja.
Pakoputken on ulotuttava vähintään 60 cm (24 tuumaa) katon ulostulokohdan yläpuolelle.
4. WC:n liittäminen
Cinderella Classic, Comfort ja Premium :
Kytke maadoitettuun 10 A:n virtapiiriin seinäpistorasian kautta.
Freedom (kaasumalli):
- Liitä propaanikaasupulloon tai säiliöön (noudata aina paikallisia kaasuasennusta koskevia määräyksiä).
- Kytketään 12 V:n akkuun (vähintään 50 Ah) tai aurinkosähköjärjestelmään.
Kaikkien sähkö- ja kaasuliitäntöjen on oltava tuotteen käyttöohjeen mukaisia, jotta varmistetaan turvallinen käyttö ja takuu pysyy voimassa.
Asennusvideot
Cinderella Classic (Eurooppa): CinderellaComfort (Eurooppa ja Pohjois-Amerikka): Klikkaa tästä
Cinderella CinderellaFreedom (Eurooppa ja Uusi-Seelanti): Klikkaa tästä
Cinderella CinderellaFreedom (Pohjois-Amerikka): Klikkaa tästä
Cinderella Klikkaa tästä
Cinderella Jubilee (Eurooppa): Klikkaa tästä
Käymälä ostettu ennen vuotta 2022?
Löydät vanhempien mallien asennuskalvot täältä.
Asennus Classic (ennen vuotta 2022):
Asennus Comfort (ennen vuotta 2022): Klikkaa tästä
Asennus Freedom (GAS) (ennen vuotta 2022): Klikkaa tästä
